電動式
-
アクチュエータ
3300R -
アクチュエータ -
アクチュエータ

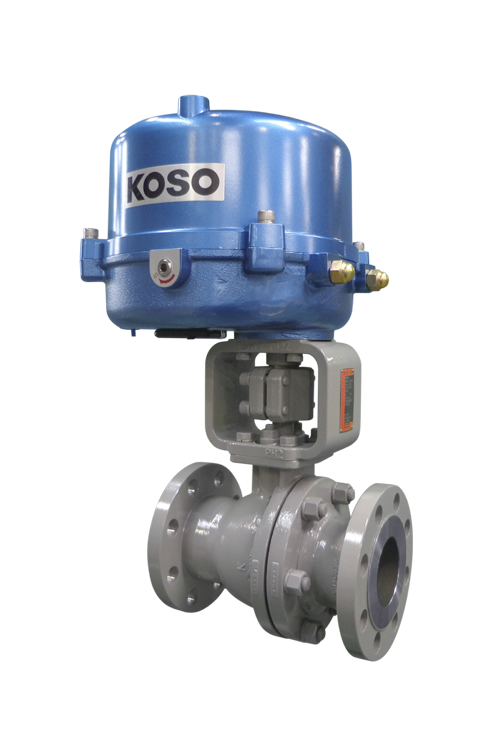

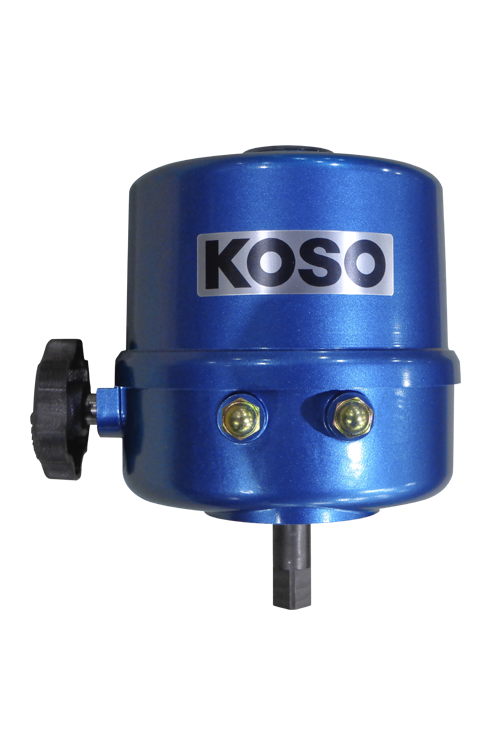

ON-OFF 制御を基本とした電動式アクチュエータのラインナップです。小型軽量、高出力を特長とした 3100 シリーズをはじめ、全電子式アクチュエータと、ケース、カバー、取り付け部などを共用とした 3400シリーズなど取りそろえています。また防爆認定を取得している機種及び仕様詳細につきましては、こちらをご覧下さい。
製品仕様
| 主な用途 | 2ポジション制御 | |
|---|---|---|
| 動力 | 駆動モータ | ACリバーシブルモータ |
| 電源 | 単相 AC100V 50/60Hz | |
| 電源オプション | 単相 AC110/200/220V 50/60Hz | |
| モータ定格 | 30分 | |
| 制御機構 | 入力信号 | 切換接点 |
| 開度発信オプション | ポテンショメータ （5ＫΩ/135Ω） | |
| 付属機構 | 制御位置検出オプション | 補助リミットスイッチ（無電圧）、最大検出数２ヶ所 |
| 過負荷保護 | サーマルプロテクタ内蔵 | |
| スペースヒータオプション | * 電源電圧に依存しますので詳細は別途お問い合わせください | |
| 据付条件 | 周囲温度 | -10～50℃ |
| 周囲温度 スペースヒータ付 |
-20～40℃ | |
| 取付姿勢 | 保守面から逆さ取付はしないでください | |
| 本体部 | 外被形式 | 保護等級ＩＰ54相当 |
| 配線口 | G1/2 （2ヶ所） | |
| 配線口オプション | 各種アダプタ取付可 | |
| 取付座 | ISO規格に準拠 | |
| 主な用途 | 2ポジション制御／エンドレス制御／多回転制御 | |
|---|---|---|
| 動力 | 駆動モータ | ACリバーシブルモータ |
| 電源 | 単相 AC100V 50/60Hz | |
| モータ定格 | 30分 | |
| 制御機構 | 入力信号 | 切換接点 |
| 入力信号 コントロールパック付 |
4～20mA DC or 1～5V DC | |
| 開度発信オプション | ポテンショメータ （5ＫΩ/135Ω） | |
| 付属機構 | 制御位置検出オプション | 補助リミットスイッチ（無電圧）、最大検出数２ヶ所 |
| 手動操作機構オプション | 着脱式ハンドル形 クラッチ付き | |
| 過負荷保護 | サーマルプロテクタ内蔵 | |
| スペースヒータオプション | * 電源電圧に依存しますので詳細は別途お問い合わせください | |
| コントロールオプション | コントロールパック （エンドレス形取付け不可） | |
| 据付条件 | 周囲温度 | -10～50℃ |
| 周囲温度 スペースヒータ付 |
-20～40℃ | |
| 取付姿勢 | 保守面から逆さ取付はしないでください | |
| 本体部 | 外被形式 | 保護等級ＩＰ55相当 |
| 配線口 | G1/2 （2ヶ所） | |
| 配線口オプション | 各種アダプタ取付可、端子箱 | |
| 取付座 | ISO規格に準拠 | |
| 主な用途 | 2ポジション制御 | |
|---|---|---|
| 動力 | 駆動モータ | ACリバーシブルモータ |
| 電源 | 単相 AC100V 50/60Hz | |
| 電源オプション | 単相 AC110/200/220V 50/60Hz | |
| モータ定格 | 30分 | |
| 制御機構 | 入力信号 | 切換接点 |
| 開度発信オプション | ポテンショメータ （5ＫΩ/135Ω） | |
| 付属機構 | 制御位置検出 オプション |
補助リミットスイッチ（無電圧）、最大検出数２ヶ所 |
| 手動操作機構 | 着脱式ハンドル形 | |
| 過負荷保護 | サーマルプロテクタ内蔵 | |
| 過負荷保護 オプション（3400R） |
トルクスイッチ 閉側（ＣＷ回転方向のみ） | |
| スペースヒータ オプション |
* 電源電圧に依存しますので詳細は別途お問い合わせください | |
| 据付条件 | 周囲温度 | -10～50℃ |
| 周囲温度 スペースヒータ付 |
-20～40℃ | |
| 取付姿勢 | 保守面から逆さ取付はしないでください | |
| 本体部 | 外被形式 | 保護等級ＩＰ55相当 |
| 配線口 | G3/4（3400R） G1/2（3400L） 2ヶ所 | |
| 配線口オプション | 各種アダプタ取付可 端子箱（3400L） | |
| 取付座 | ISO規格に準拠 | |
