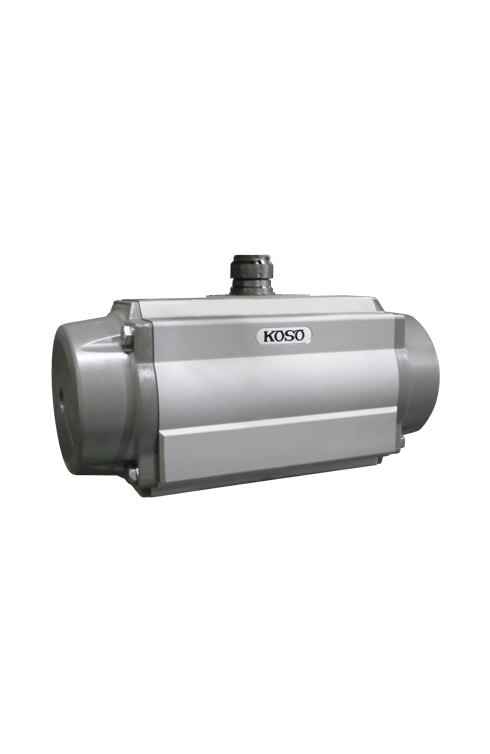

6300RC：空気圧シリンダー式アクチュエータ
- 小出力トルクシリンダ

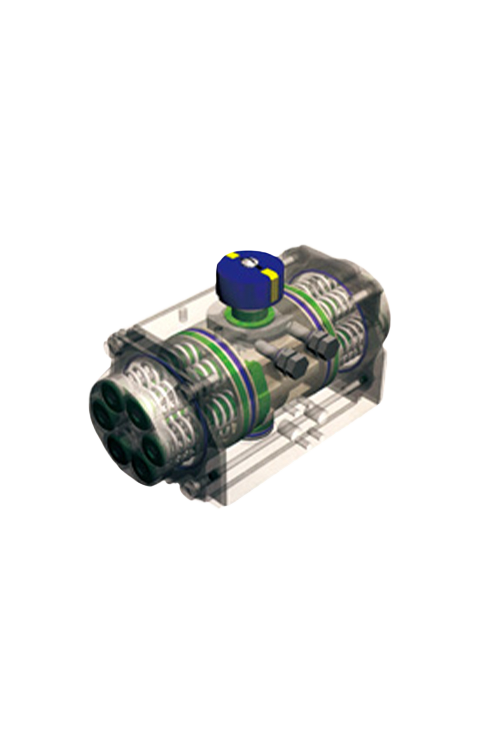

- 2ピストン・ラック＆ピニオン形空気圧駆動部
- 出力軸回転角/90°又は60°
製品仕様
| 形式 | 複動形 | |||||
|---|---|---|---|---|---|---|
| コード | 63D1RC | 63D2RC | 63DARC | 63D3RC | 63DBRC | 63D4RC |
| サイズ | AT101U | AT201U | AT251U | AT301U | AT351U | AT401U |
| 出力（Nm） （供給空気圧500kPa時） |
29.3 | 58.2 | 91.5 | 133 | 215 | 277 |
| コード | 63DCRC | 63D5RC | 63DDRC | 63D6RC | 63DERC | 63D7RC |
| サイズ | AT451U | AT501U | AT551U | AT601U | AT651U | AT701U |
| 出力（Nm） （供給空気圧500kPa時） |
435 | 567 | 766 | 1064 | 1787 | 2594 |
| 供給空気圧力（kPa） | 300, 400, 500 | |||||
| 作動 | 正作動（DA）， 逆作動（RA） | |||||
| 許容周囲温度 | 標準仕様：-40〜+80℃，低温仕様：-55℃〜+80℃，高温仕様：-15〜+150℃ | |||||
| オプション | 手動機構、開度制限機構、etc. | |||||
| 形式 | 単動形 | |||||
|---|---|---|---|---|---|---|
| コード | 63D1RC | 63D2RC | 63DARC | 63D3RC | 63DBRC | 63D4RC |
| サイズ | AT101U | AT201U | AT251U | AT301U | AT351U | AT401U |
| 出力（Nm） （供給空気圧500kPa時） |
11.1 | 22.1 | 33.8 | 50.7 | 82 | 105 |
| コード | 63DCRC | 63D5RC | 63DDRC | 63D6RC | 63DERC | 63D7RC |
| サイズ | AT451U | AT501U | AT551U | AT601U | AT651U | AT701U |
| 出力（Nm） （供給空気圧500kPa時） |
165 | 224 | 292 | 425 | 721 | 992 |
| 供給空気圧力（kPa） | 300, 400, 500 | |||||
| 作動 | 正作動（DA）， 逆作動（RA） | |||||
| 許容周囲温度 | 標準仕様：-40〜+80℃，低温仕様：-55℃〜+80℃，高温仕様：-15〜+150℃ | |||||
| オプション | 手動機構、開度制限機構、etc. | |||||
