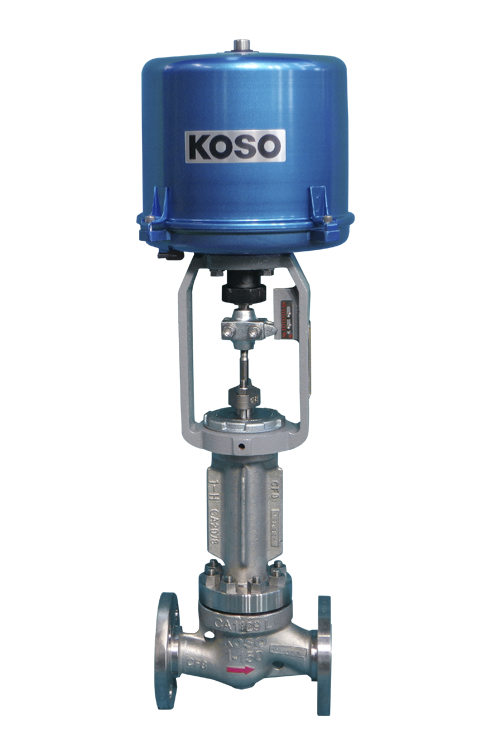

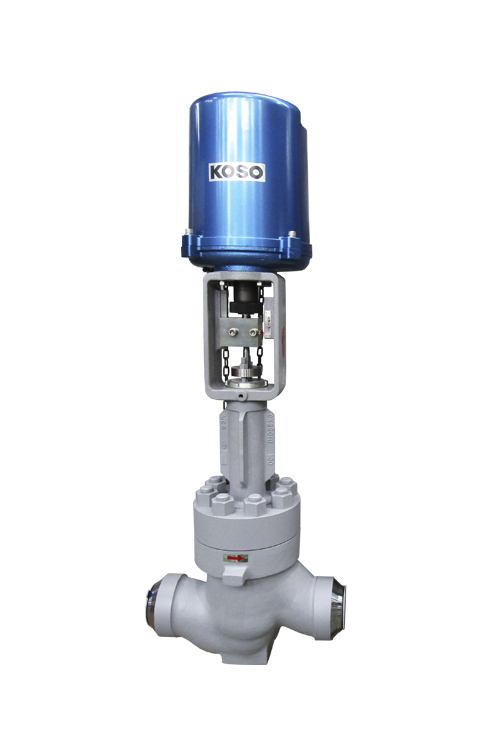

3500R/3500L/3600R/3600L ：全電子式アクチュエータ
このシリーズは、調節計からの信号（4〜20mADC）を受けて、全電子式のコントローラによりモータを駆動し調節弁を駆動・制御するものであり、ハイエンドタイプである3500シリーズはブラシレスDCサーボによるクリティカルな制御を、またコストパフォーマンスに優れた 3600シリーズはACリバーシブルモータによるコントロールを行います。防爆認定取得の機種及び仕様詳細につきましては、こちらをご覧下さい。
製品仕様
| 主な用途 | コントロール | |
|---|---|---|
| 動力 | 駆動モータ | ブラシレスDCモータ |
| 電源 | 単相 AC100V 50/60Hz | |
| 電源オプション | 単相 AC110/200/220V 50/60Hz | |
| モータ定格 | 連続 | |
| 制御機構 | 入力信号 | 4〜20mA DC |
| 入力信号 オプション |
1〜5V DC/4〜12mA DC/12〜20mA DC | |
| 開度発信 オプション |
4〜20mA DC ゼロ、スパン調整付き | |
| 分解能 | 0.3％ (3/1000) | |
| 分解能オプション | 0.2％ (2/1000) | |
| ゼロ調整範囲 | ±12.5％ | |
| スパン調整範囲 | 5〜100％ | |
| 作動 | 正作動、逆作動の選択が可能 | |
| 付属機構 | 手動操作機構 | 着脱式ハンドル形 |
| シーケンス出力信号 | 出力軸 右回転位置（3500R） 出力軸下降位置（3500L） | |
| シーケンス出力信号 オプション |
出力軸 左回転位置（3500R) 出力軸上昇位置（3500L） | |
| 過負荷保護 | オーバーロード内蔵 | |
| スペースヒータ オプション |
* 電源電圧に依存しますので詳細は別途お問い合わせください | |
| 据付条件 | 周囲温度 | -10〜50℃ |
| 周囲温度 スペースヒータ付 |
-20〜40℃ | |
| 取付姿勢 | 保守面から逆さ取付はしないでください | |
| 本体部 | 外被形式 | 保護等級ＩＰ55相当 |
| 配線口 | G1/2 （2ヶ所） | |
| 配線口オプション | 各種アダプタ取付可、端子箱 | |
| 取付座 | ISO規格に準拠 | |
| 主な用途 | コントロール | |
|---|---|---|
| 動力 | 駆動モータ | ACリバーシブルモータ |
| 電源 | 単相 AC100V 50/60Hz | |
| 電源オプション | 単相 AC110/200/220V 50/60Hz | |
| モータ定格 | 30分 | |
| 制御機構 | 入力信号 | 4〜20mA DC or 1〜5V DC |
| 開度発信 | 4〜20mA DC | |
| 分解能 | 0.8〜1.0％ （1/125〜1/100） | |
| 分解能オプション | 0.4％ （1/250） | |
| ゼロ調整範囲 | ±25％ | |
| スパン調整範囲 | 20〜100％ | |
| 作動 | 正作動、逆作動の選択が可能 | |
| 付属機構 | 制御位置検出 オプション |
補助リミットスイッチ（無電圧）、最大検出数２ヶ所（3600R） |
| 手動操作機構 | 着脱式ハンドル形 | |
| 過負荷保護 | サーマルプロテクタ内蔵 | |
| 過負荷保護 オプション |
オーバーロードユニット トルクスイッチ 閉側（ＣＷ回転方向のみ 3600R） |
|
| スペースヒータ オプション |
* 電源電圧に依存しますので詳細は別途お問い合わせください | |
| 据付条件 | 周囲温度 | -10〜50℃ |
| 周囲温度 スペースヒータ付 |
-20〜40℃ | |
| 取付姿勢 | 保守面から逆さ取付はしないでください | |
| 本体部 | 外被形式 | 保護等級ＩＰ55相当 |
| 配線口 | G3/4 （3600R） G1/2 （3600L）2ヶ所 | |
| 配線口オプション | 各種アダプタ取付可、端子箱（3600L） | |
| 取付座 | ISO規格に準拠 | |
