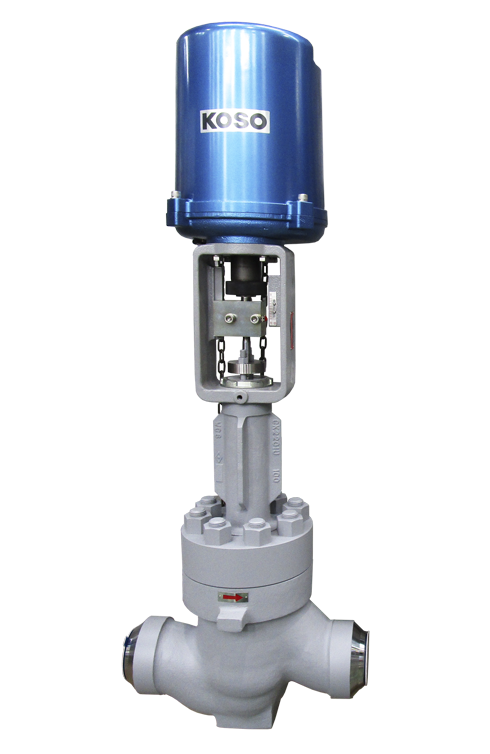

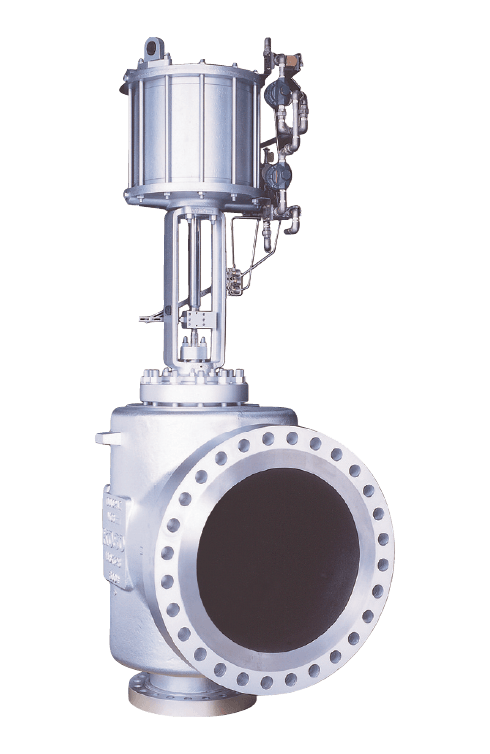

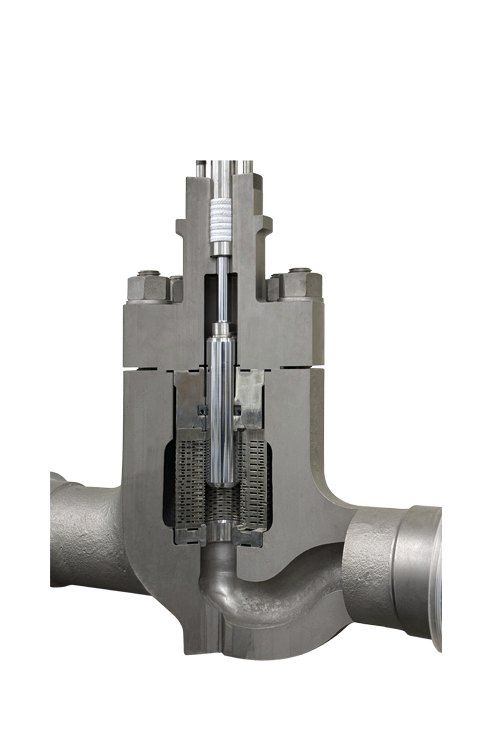

500M：VeCTor M Trim / 500D：VeCTor D Trim
高温・高差圧の過酷な流体条件に対して、KOSO VeCTor™は、非圧縮性・圧縮性を問わず、キャビテーションやエロージョン、騒音を発生させることなく、長寿命を確保し、且つ正確な制御をお約束します。
尚、本シリーズは、耐力と性能の向上で保守費用の低減とシステムのシンプル化を果たし、ディフューザやサイレンサ等を不要にすることで大幅な設備費削減をも実現する、『マルチタスク』の調節弁です。500M、500Dの中から機能、価格を考慮し、最適な機種を選定できます。
製品仕様
| 本体形式 | 500M グローブ / アングル |
500D グローブ / アングル |
|
|---|---|---|---|
| 弁サイズ | 1"〜24"（600A） ＊この範囲を超える場合はご相談下さい。 |
||
| 弁部定格 | ANSI/ASME Class 150〜4500・JIS10K〜63K | ||
| 流体温度 | -196 〜 +590℃ (-320F 〜 +1094F） | ||
| 接続規格 | フランジ形（RF, RTJ)、溶接形(SW, BW)、インテグラルフランジ形(RF, RTJ) | ||
| ボデー材質 | SCPH2/WCB, SCPH21/WC6, SCPL1/LCB, SCS13A/CF8, SCS14A/CF8M, A105, F11, F22, WC9, C12A, C5, Duplex, etc. | ||
| トリム材質 | SUS410/410SS, SUS630/SCS24, SUS316/SCS14A, INCONEL, F22, F11, Duplex, etc. | ||
| レンジアビリティ | 50：1〜20：1 ＊この範囲を超える場合はご相談下さい。 |
||
| 流量特性 | リニア、モディファイリニア、モディファイEQ% | ||
| 弁座漏洩量 | メタルシート | ANSI/ASME Class IV, V | |
| ソフトシート | バブルタイト ANSI/ASME Class VI | ||
| 標準駆動部 | ダイヤフラム式駆動部 シリンダ式駆動部 全電子式駆動部 インテリジェント・デジタル駆動部REXA |
||
