ゲートバルブ

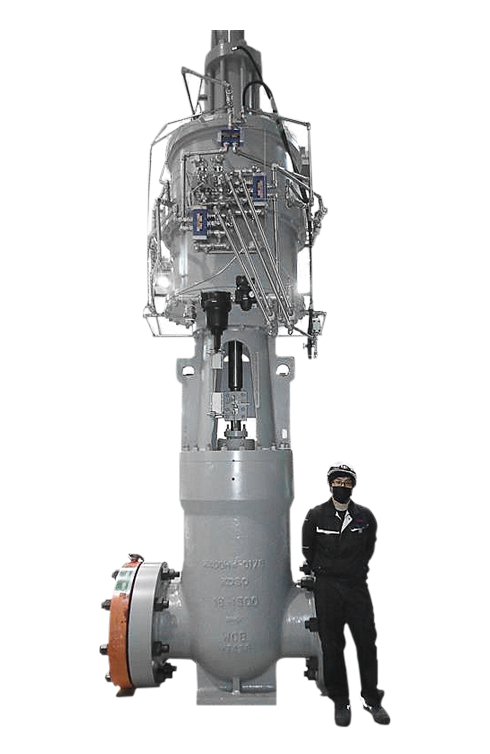

400H: スプリングレス・パラレルスライドバルブ(PARA-SULA)

400Hパラレルスライドバルブは、KOSO独特の本体部構造により、確実な作動とメタルタッチによる高性能締切ができます。
メタルタッチによる確実で優秀な締切性能を持っているため、高温、高圧、極低温に至るまでのあらゆる緊急遮断弁、開放弁又は、大口径の調節弁として多くの実績を持っております。

製品仕様
弁サイズ 3/4"(20A)〜54"(1350A) 1 1/2"(40A)〜36"(900A) 1 1/2"(40A)〜20"(500A)
弁部定格 ANSI/ASME Class 150/300
JIS 10K〜30K
ANSI/ASME Class 600
JIS 40K
ANSI/ASME Class 900/1500
JIS 63K
ANSI/ASME Class 2500
流体温度 -196〜+538℃
接続規格 フランジ形(RF, RTJ)溶接形(SW, BW) etc.
ボデー材質 SCPH2/WCB, SCPH21/WC6, SCPL1/LCB, SCS13A/CF8, SCS14A/CF8M etc.
ディスク材質 SCM435/ステライト盛, SUS304/ステライト盛, SUS316/ステライト盛
シート材質
レンジアビリティ 標準形/15:1〜20:1 Vオリフィス形/20:1〜30:1
流量特性 APPROXIMATE LINEAR
弁座漏洩量 定格Cv×0.000001%, 定格Cv×0.00001%(3"以下) ANSI/ASME
Class V
標準駆動部 ダイヤフラム式駆動部
シリンダ式駆動部
電動駆動部(リミトルク、ロトルク、西部電機、他)
